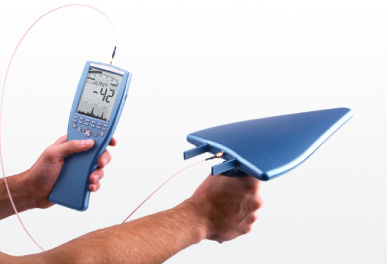

Antena de banda ancha

EMC hasta 6GHz HyperLOG 7060

Como la antena CEM HyperLOG 7040 pero con un rango de frecuencias extendido de hasta 6GHz, WLAN 5GHz incluido etc. Cada antena HyperLOG debe pasar riguro- sos controles en nuestro laboratorio antes de ser enviada al comprador. Además las antenas HyperLOG están recubiertas de oro, tienen una carcasa de alta tecnología (radomo), están protegidas contra daños mecanicos e influencias medioambientales, tienen un conector de trípode integrado y un conector SMA (18GHz) con seguro contra torsión.

Hecho en Alemania:
Todas las antenas son creadas, individualmente fabricadas y calibradas en Alemania en Aaronia. Estos nos garantiza altos estándares de calidad, que nos permiten dar a nuestros clientes 10 años de garantía para todas nuestras antenas EMC.

Datos de calibración extensos:
Cada antena viene con datos de calibración de alta resolución con hasta 533 puntos de calibración (en CD). Esto hace posible mediciones de EMC muy exactas con cada analizador de espectro.

Datos Técnicos:

  • Para analizadores de espectro de todos los fabricantes
  • Diseño: logaritmica periódica
  • Rango de frecuencias: de 700MHz a 6GHz
  • Potencia de entrada máxima: 50W AM (800MHz)
  • Impedancia nominal: 50 Ohm
  • VSWR (tip.):
  • Ganancia (tip.): 5dBi
  • Factor de antena: véase la hoja de datos
  • Conexión RF: SMA (f) (18GHz) o N (con adaptador)
  • Conexión al trípode: 1/4"
  • Puntos de calibración: 533 (intervalos de 10MHz)
  • Dimensiones (L/A/A): 340x200x25mm
  • Peso: 250gr
  • Garantía: 10 años

Puntos fuertes:

  • Radomo de diseño especial para la protección de la antena
  • Recubrimiento de oro para un funcionamiento estable
  • Amplio ancho de banda
  • Cobertura de las distintas frecuencias de telefonía móvil
  • Gracias a su alta precisión, sirve para mediciónes de la intensidad de campo y pruebas de EMC
  • Diseño compacto y robusto
  • Utilizable en laboratorios y al aire libre

Ejemplos para análisis y mediciones con cobertura de frecuencia (700MHz - 6GHz):

  • ISM434
  • LTE800
  • ISM868
  • GSM900
  • GSM1800
  • GSM1900
  • DECT
  • UMTS - 3G
  • WLAN
  • Microondas
  • Bluetooth
  • WiFi
  • LTE2.6
  • WiMAX
  • Directional Radio
  • 5GHz WLAN
  • etc.
